AVALIAÇÃO DE BATERIAS PELO MÉTODO DA CONDUTÂNCIA
A Sec
Power, nossa representada, tem feito seminários e palestras sobre tecnologias
de baterias seladas e suas aplicações. Neste ano realizou o primeiro Seminário
Nacional sobre Baterias e Manutenção.
Participaram
Pesquisadores, Fabricantes e Empresas da área elétrica e Telecomunicações.
A grande
novidade foi à nova tecnologia de medição/avaliação que não necessita desligar
bancos de baterias ( Importantes em áreas que não possam serem desligadas sem
programações prévias ).
Assim com
ocorreu com análise físico-químico de óleo e Termografia, que
trouxeram uma revolução na manutenção preventiva elétrica e, também
,análise de vibração na área mecânica, agora surge avaliação de Baterias pela
condutância.
Não se
trata de um simples método de medição pela tensão e sim, de uma análise do
estado de carga de cada elemento,permitindo intervenções antecipadas e
cirúrgicas em determinado conjunto.
Somente no
mercado de Distribuição Elétrica,Geração,Telecomunicações,Industrial e CPD´s ,
as análises são feitas com medições periódicas baseadas somente nos níveis de
tensão. Muitas delas por amostragem dos conjuntos. Isso gera erros de
interpretação, que podem ocasionarem falhas nos sistemas, trocas de baterias sem
critérios, diminuição da vida útil,custos de paradas não previstas e acidentes.
Utilizando
um software dedicado, o método pela condutância, cria um perfil dos
elementos,mostrando o estado de carga e da curva de envelhecimento ,numa
exatidão de 99%.
O sistema
pode gerar as informações num gráfico de barras,e assim , pode-se ter uma visão
de todos os elementos de um determinado conjunto,permitindo intervenções
pontuais e programáveis.
Estudos
feitos ao longo de dois anos pelo CPQD, pela CHESF, pela Light Rio e outros
,demonstraram a eficiência e exatidão comparativa da tecnologia (dados
disponíveis em arquivo).
Vejam o
artigo todo :
"
FILOSOFIA E TECNOLOGIA
Este é um espaço preliminar onde
desejo colocar e compartilhar conhecimentos com você. Dessa forma espero que
você coloque suas opiniões, seus pareceres e faça uma interação conosco. Seja
sempre bem vindo. Desse intercambio espero colaborar para o seu crescimento
como pessoa e também profissionalmente como também espero crescer. Colabore
sempre.
Segunda-feira, 4 de Agosto
de 2008
CONCLUSÕES
SOBRE O MEDIDOR DE CONDUTANCIA PARA DIAGNÓSTICO DE BANCOS DE BATERIAS
INDUSTRIAIS.
Resumo da visita da CONTRONICS à CABIUNAS
que foi acompanhado por nós.
É um engano se pensar que a técnica de diagnóstico de bancos
de baterias por meio de medição de condutância não é confiável, pois
testes exaustivos de comparação entre as técnicas de diagnósticos feitos com
testes de descarga e medição de condutância, revelaram que as duas técnicas
apresentam variação de apenas dois por cento ou seja os testes de medição de
condutância revelaram-se equivalentes aos testes convencionais feitos por meio
de testes de descarga com equivalência de noventa e oito por cento, portando um
desvio insignificante, se levarmos em conta que o teste de descarga também não
é cem por cento confiável principalmente devido a paradas para retirada de elementos.
Tanto isso é verdade que a Indústria automobilística, as de telecomunicações, a IBM, e muitas outras utilizam hoje o medidor de condutância, o que consagra a confiabilidade do método de diagnóstico para Bancos de Baterias industriais.
No entanto para que o teste tenha êxito é necessário que se conheça os parâmetros do Banco em questão, e se tenha conhecimento dos procedimentos corretos para o sucesso no teste.
Portanto iremos enunciar aqui as regras necessárias para o êxito nos testes com medidor de condutância.
1.
O parâmetro de um elemento é o valor padrão de sua condutância
quando ele estiver com 100% de capacidade. Conhecido esse valor, a medida que a
condutância for diminuindo, a redução será proporcional à capacidade do Banco
de Baterias.
2.
Os principais fabricantes de Bancos de Baterias fornecem a sua
condutância padrão, porém esse valor não deve ser considerado porque depois de
instalado o Banco, a condutância sobe em torno de vinte por cento dentro de um
período máximo de seis meses. Se subir vinte por cento, significa que o
elemento está saudável. Se subir menos do que isso, indica problemas, e por
isso deve-se permanecer alerta.
3.
Depois que a condutância atingir o valor máximo, esse deve ser o
valor a ser levado em consideração como padrão para o teste. A redução desse
valor significará a redução da capacidade do Banco de baterias.
4.
Quando um elemento atinge o valor de oitenta por cento de sua
capacidade, significa que já deve se pensar em troca-lo, pois está em curva
descendente de queda em sua capacidade.
5.
Nunca se deve encostar as ponteiras em local diferente dos
bornes do elemento a ser medido. O contacto da ponteira de teste em local
diverso do borne pode ocasionar correntes de fuga que poderão danificar o
equipamento.
6.
As ponteiras são coloridas para indicar a polaridade em que deve
ser feita a medição. Um sistema de bloqueio por meio de diodos internos
impedirá o retorno de corrente.

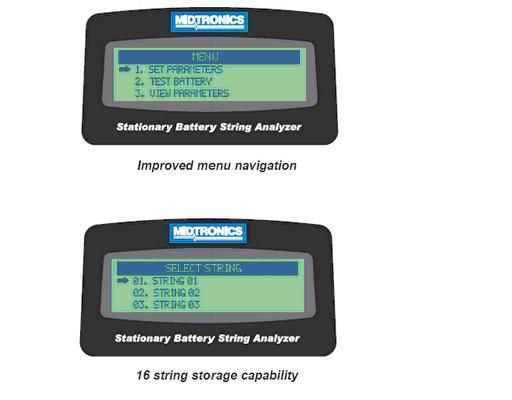

7. Cada medição será
armazenada em um endereço no equipamento chamada string. Cada equipamento tem
capacidade para um número bastante elevado de strings ou leituras. Depois de
armazenadas as leituras, pode-se transferi-las para um computador de mão por
meio de uma interconexão que utiliza uma porta serial do micro computador e um
transmissor infra vermelho que faz a comunicação com o medidor portátil. Um
software desenvolvido pela Midtronics, coloca as leituras em forma de gráfico e
faz as necessárias comparações, inclusive com relatórios anteriores.
8 .Existem vários modelos para leitura de
condutância porém o modelo que mais serviria para a Petrobrás seria o modelo
top de linha da Midtronics que é o CELTRON ULTRA, pois esse equipamento é o
único que pode efetuar medições em
UPS. Os outros não fazem medições em UPS pois não conseguem
filtrar os harmônicos que atrapalham a leitura. (Veja quadro acima)
Além de tudo
1. o celtron ULTRA dispõe de um display onde é possível visualizar a forma de onda dos harmônicos e outras variáveis como um scopmeter. O equipamento que a Petrobras tem hoje na Bacia de Campos não atende essa exigência. Serve para medição em equipamentos que não sejam UPS.
1. o celtron ULTRA dispõe de um display onde é possível visualizar a forma de onda dos harmônicos e outras variáveis como um scopmeter. O equipamento que a Petrobras tem hoje na Bacia de Campos não atende essa exigência. Serve para medição em equipamentos que não sejam UPS.
9. A vantagem do diagnóstico feito por meio de medição de
condutância é que ele pode ser feito com o equipamento em funcionamento, sem
que seja preciso modificar o seu regime normal de funcionamento, entretanto as
medições devem ser feitas com as baterias em flutuação.
10. A Contronics dá amplo treinamento no equipamento por ocasião da
sua aquisição.
11. A Contronics dispõe de um grande banco de dados que permite
informar a maioria dos parâmetros dos elementos em uso no território Brasileiro
e até no mundo, porém nos casos em que não se tem a informação de qual é o
parâmetro de um determinado elemento, a forma de obtê-lo é por meio de um teste
de descarga que irá aquilatar a sua capacidade naquele momento. Sabida a
capacidade do elemento ou Banco de baterias, pode-se medir a condutância e
associa-la à capacidade aquilatada.
12. Como já informado a maioria dos fabricantes informa o valor da
condutância padrão do elemento a qual servirá para se ter uma referência,
sabendo-se que esse valor é o valor da condutância do elemento assim que ele é
fabricado, e que esse valor irá variar para mais vinte por cento depois de estar
o elemento instalado.
13. A medida de condutância é feita em cada elemento
individualmente. Não é feita no banco inteiro. "
Dados obtidos; Contronics / Midtronics
Arquivo técnico de nossa representada Sec Power-Union.
J.A.
